性能参数

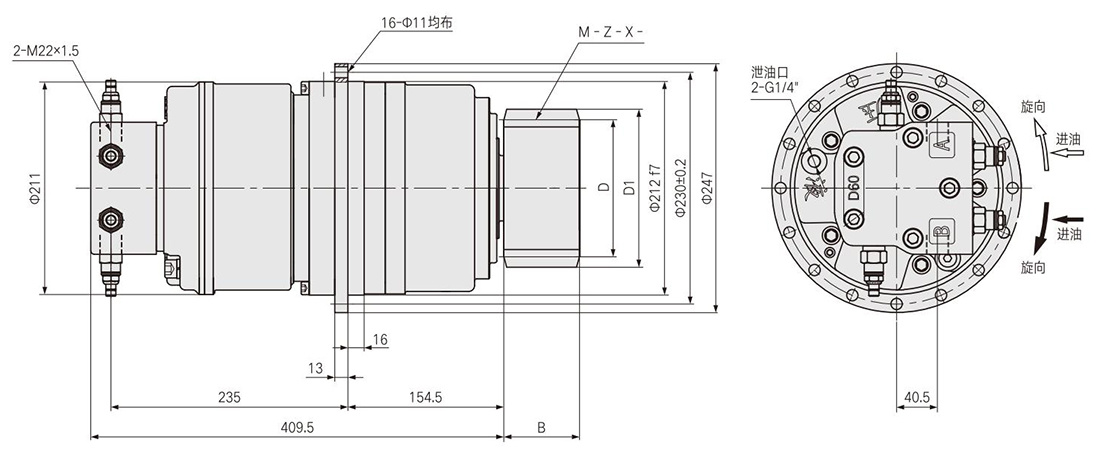

外形尺寸
齿轮参数
其他
| 型号 Model | WKH2.5-550 | WKH2.5-650 | WKH2.5-750 | WKH2.5-850 | WKH2.5-950 | WKH2.5-1050 |
| 总排量 (ml/r) Displacement |
575 | 645 | 755 | 830 | 955 | 1050.5 |
| 额定扭矩 (N.m) Rated torque |
2170 | 2430 | 2850 | 3130 | 3320 | 3650 |
| 转速范围 (r/min) Speed range |
2-160 | 2-160 | 2-150 | 2-150 | 2-145 | 2-135 |
| 额定压力 (Mpa) Rated pressure |
25 | 25 | 25 | 25 | 23 | 23 |
| 液压马达型号 Hydraulic motor model |
HM05-110 | HM05-150 | HM05-150 | HM05-170 | HM05-200 | HM05-200 |
| 行星减速机型号 Planetary reducer model |
C2.5-5 | C2.5-5 | C2.5-5 | C2.5-5 | C2.5-5 | C2.5-5.5 |
| 静制动扭矩 (N.m) Brake torque |
4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
| 静制器开启压力 (Mpa) Releasing pressure |
2 | 2 | 2 | 2 | 2 | 2 |
关键词：
HM径向柱塞液压马达
HZW径向柱塞液压马达
HW高功率液压马达
WK液压传动装置
WKY液压传动装置
WKH液压传动装置
XZ液压行走减速机
| 模数M Module |
齿数Z Number of teeth |
变位系数X Modification coefficient |
ΦD | ΦD1 | B |
| 6 | 17 | 0.5 | 102 | 118.8 | 60 |

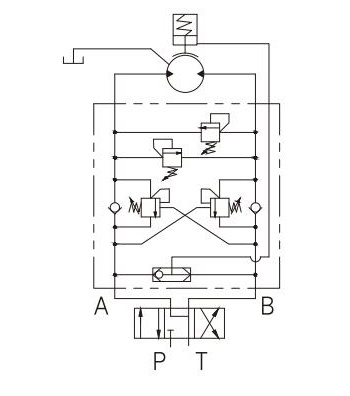

液压原理图
