性能参数

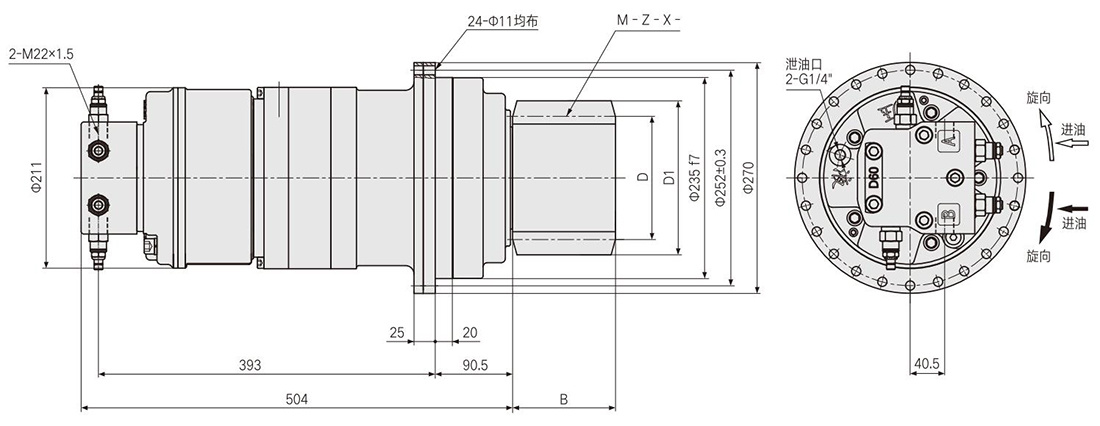

外形尺寸
齿轮参数
其他
| 型号 Model | WKH2.5 3-5200 | WKH2.5 3-6900 | WKH2.5 3-7800 | WKH2.5 3-9000 |
| 总排量 (ml/r) Displacement |
1720 | 2300 | 2580 | 3320 |
| 额定扭矩 (N.m) Rated torque |
5200 | 6900 | 7800 | 9000 |
| 转速范围 (r/min) Speed range |
0-25 | 0-32.5 | 0-32.5 | 0-30 |
| 额定压力 (Mpa) Rated pressure |
20 | 20 | 20 | 18 |
| 液压马达型号 Hydraulic motor model |
HM05-90 | HM05-110 | HM05-130 | HM05-170 |
| 行星减速机型号 Planetary reducer model |
C2.5 3-20 | C2.5 3-20 | C2.5 3-20 | C2.5 3-20 |
| 静制动扭矩 (N.m) Brake torque |
10000 | 10000 | 10000 | 10000 |
| 静制器开启压力 (Mpa) Releasing pressure |
2 | 2 | 2 | 2 |
关键词：
HM径向柱塞液压马达
HZW径向柱塞液压马达
HW高功率液压马达
WK液压传动装置
WKY液压传动装置
WKH液压传动装置
XZ液压行走减速机
| 模数M Module |
齿数Z Number of teeth |
变位系数X Modification coefficient |
ΦD | ΦD1 | B |
| 6 | 17 | 0.5 | 102 | 118.8 | 60 |
| 8 | 13 | 0.63 | 104 | 127.408 | 90 |
| 8 | 15 | 0.63 | 120 | 145.63 | 80 |
| 10 | 13 | 0.5 | 130 | 160 | 85 |
| 10 | 13 | 0.63 | 130 | 149.35 | 120 |

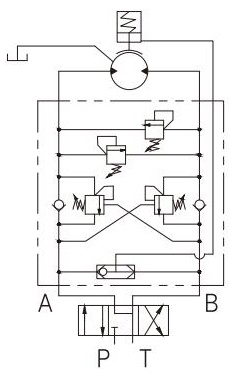

液压原理图
